مكان المنشأ:
الصين
اسم العلامة التجارية:
SIPU
إصدار الشهادات:
ISO9001-2017, RoHS, CE
رقم الموديل:
إس إم إيه-KWHD5
لمحة عامة عن المنتج
أجهزة الاتصال المتسلسلة SMA هي أجهزة الاتصال المتكافئة المصغرة المدمجة والتي تستخدم على نطاق واسع في دوائر RF لأنظمة الاتصالات الرقمية ومعدات الميكروويف.فهي مناسبة بشكل خاص للتطبيقات التي تنطوي على خطوط شريط صغير أو كابلات الاتصال.
التطبيقات:
الأجهزة، الشبكات، الاتصالات السلكية واللاسلكية، الملاحة، وغيرها من أنظمة الترددات العالية.
خصائص المنتج:
صلّة شراع أربع ثقوب
أبعاد فتحة الشريط الصغير: 0.5 ملم عرض × 0.9 ملم عمق
أداء ميكانيكي وكهربائي ممتاز
موثوقية عالية وتوصيل مستقر
عرض النطاق الترددي الواسع
مواصفات المنتج
معايير فنية مهمة
|
الملكية الكهربائية
|
نطاق الحرارة | -65 ̊+125 ̊C | ||
|
العائق المميز
|
50Ω | نطاق التردد | DC-18GHz | |
|
الجهد المقاوم للكهرباء
|
1000 فولت | VSWR | ≤1.06+0.015F ((GHz) | |
|
مقاومة العزل
|
≥5000MΩ | خسارة الإدراج |
≤0.08√F ((GHz) ديسيبل |
|
|
مقاومة الاتصال
|
موصل مركزي | ≤3.0mΩ | الخصائص الميكانيكية | |
| الموصل الخارجي | ≤2.0mΩ | المدى الطويل | 500 مرة | |
المواد ومعالجة السطح
|
موصل مركزي
|
برونز البريليوم، مطلي بالذهب |
وسط عازل |
PTFE |
|
الموصل الخارجي
|
النحاس، مطلي بالذهب |
/ | / |

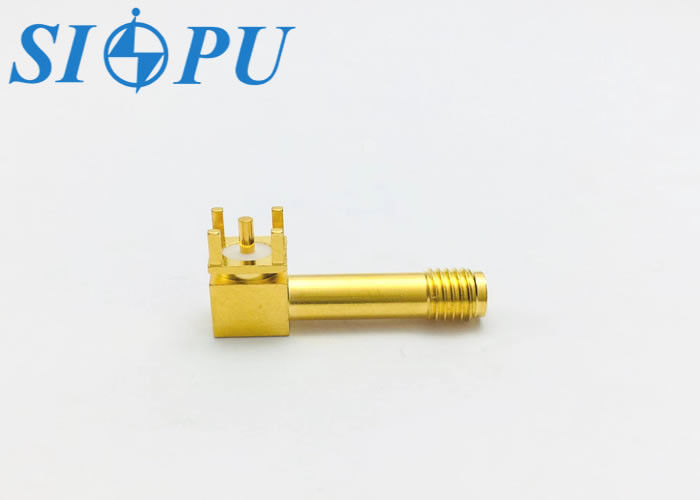

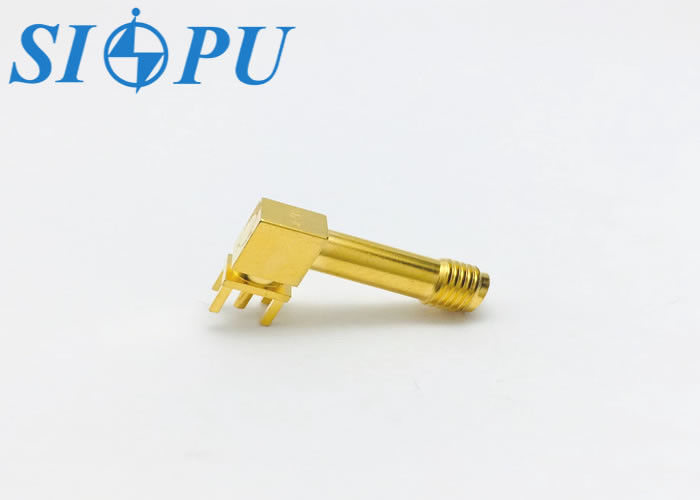

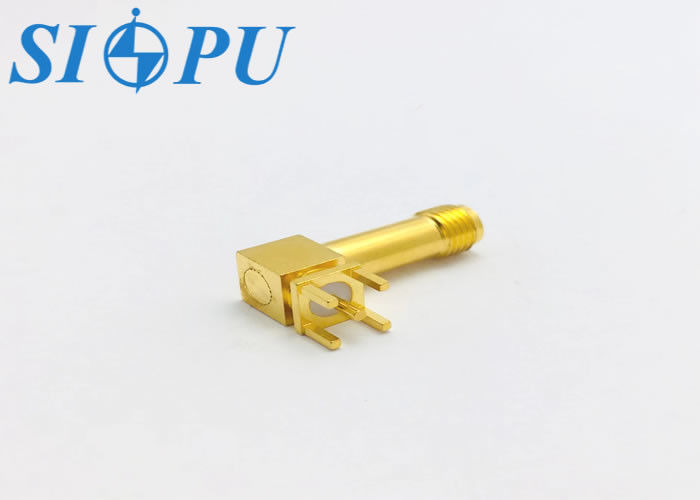

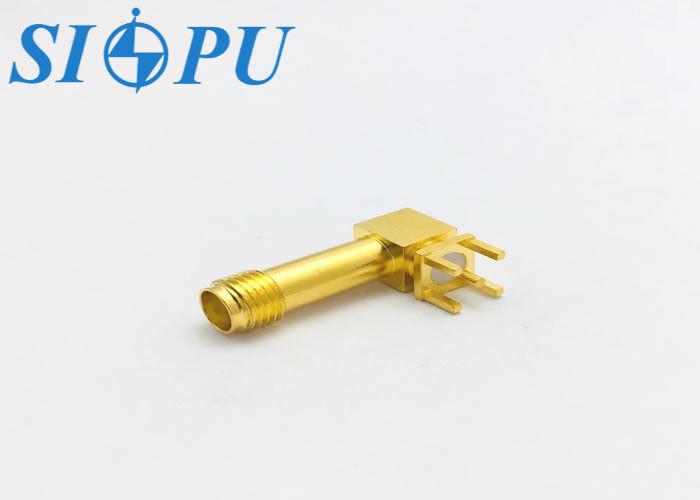

معرض صور المنتج
